Trophée Béton Pro 2022

trophee beton 2022

Le 26 octobre, Bétocib et Cimbéton ont organisé la 3ème édition du Trophée Béton Pro. Un concours d’envergure nationale qui met en valeur les réalisations contemporaines en béton.

Organisé par les associations Bétocib et Cimbéton, ce concours biennal récompense les réalisations architecturales en béton, construites en France lors des cinq dernières années. Il rassemble de nombreux architectes et tous les acteurs qui représentent la filière béton. Sur plus de 200 projets, 25 nominés ont été sélectionnés par un jury composé de spécialistes. Parmi eux, 11 prix ont été décernés aux œuvres les plus innovantes. 10 par le Jury et un par le public. Ces projets mettent en évidence les performances environnementales et sociétales de ce matériau d’avenir.

Des réalisations remarquables en béton

Du logement individuel au logement collectif, de l’équipement privé à l’équipement public, culturel ou sportif…, les projets lauréats ont été choisis dans toutes les catégories de réalisations en béton.

L’un des 10 lauréats du trophée est attribué aux Archives Départementales de l’Isère, chantier sur lequel KP1 a fourni des dalles alvéolées avec des contraintes plutôt complexes dues aux parois et mode d'attaches.

Défi technique et logistique réussi pour un chantier hors du commun !

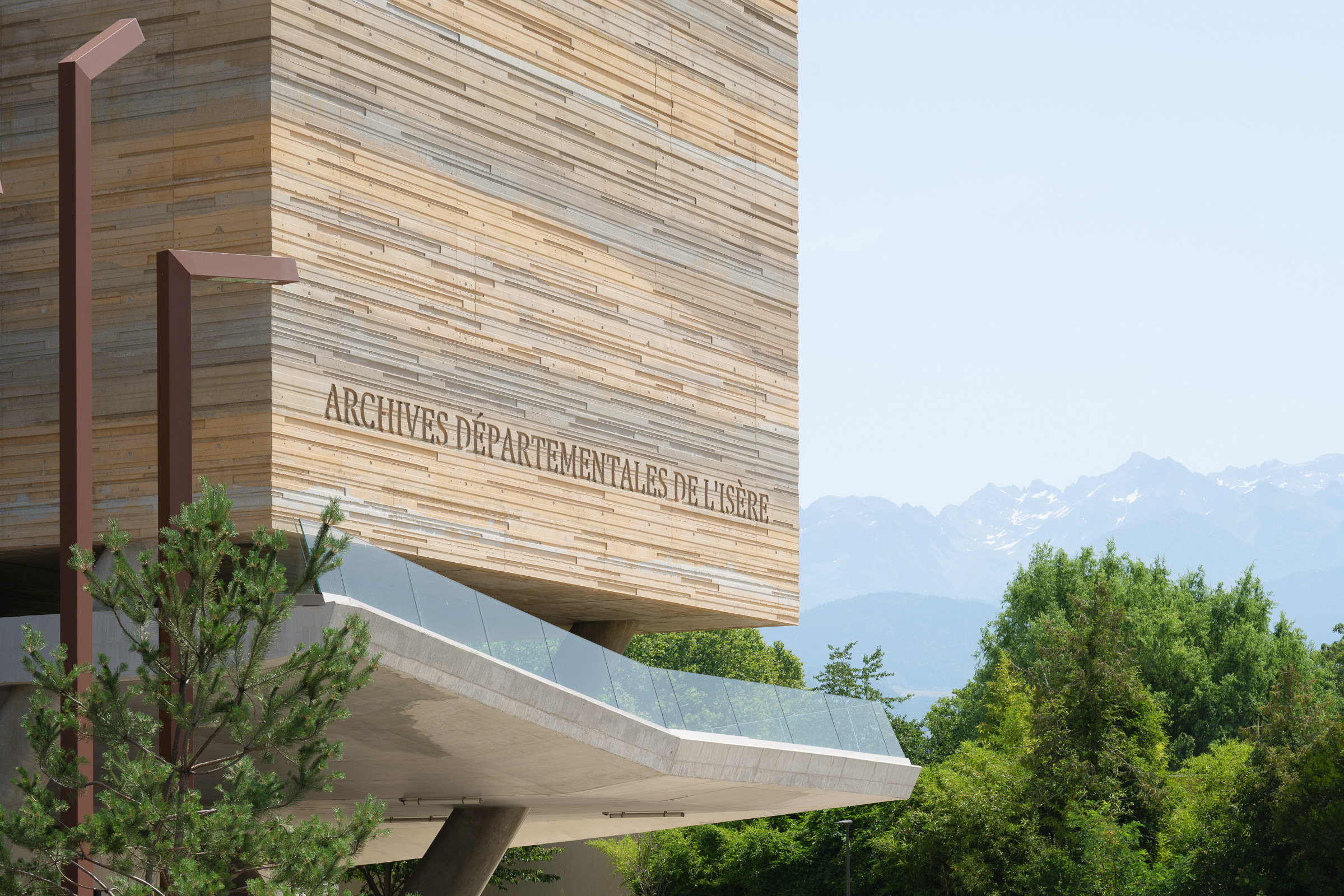

Situé près du domaine universitaire à Saint-Martin-d’Hères, le nouveau bâtiment des archives départementales de l’Isère est composé de 4 blocs de béton portés par des pilotis, regroupant sur 5 étages 55 magasins d’archivage de 200 m² chacun, entourés de coursives techniques périphériques en porte-à faux.

archives departementales


Au delà de son envergure, ce vaisseau minéral de 14 000 m², conçu pour accueillir et conserver 70 km linéaires de documents, présentait de très fortes contraintes techniques, inhérentes à la fois aux spécificités d’un bâtiment d’archives publiques, à son parti pris architectural, et à son implantation en zone sismique.

« Il a fallu gérer des charges surfaciques peu communes au niveau des planchers des magasins (1,3 T/ m²), de grandes portées, et des porte-à-faux singuliers à reprendre au niveau de coursives techniques de 1,6 m de large positionnées en périphérie du bâtiment entre la façade extérieure non porteuse (composée d’un voile esthétique en béton architectonique texturé, d’un isolant, et d’un voile intérieur d’inertie) et la façade porteuse intérieure en béton, détaille le Directeur de Travaux du projet, Samuele Mascia de Cuynat Construction, société co-attributaire du marché avec SDE et Soletanche Bachy. D’où une surcharge particulièrement importante à reprendre en périphérie au niveau des planchers, précise –t-il. »

« Du fait de ces contraintes hors du commun, 8 mois d’études ont été nécessaires pour identifier et mettre au point la solution adaptée, confie le Directeur de Travaux. »

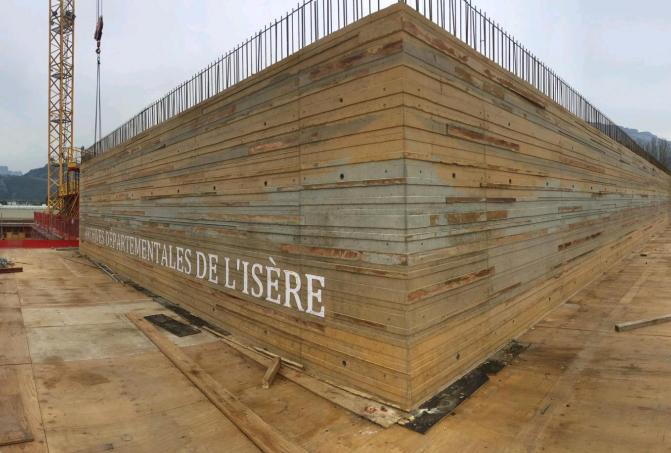

11 000m² de dalles alvéolées précontraintes de 10,3 m de portée et 36 cm d’épaisseur ont ainsi été conçues spécifiquement par KP1 pour ce chantier, avec des clavetages élargis pour répondre aux contraintes sismiques, ainsi que le dispositif de ferraillage associé. « De plus, afin de contrebalancer au niveau du plancher le poids du porte-à-faux des coursives sur toute la zone périphérique, KP1 a dimensionné et créé en usine des empochements (4000 au total !) sur ses dalles alvéolées permettant d’y couler du béton sur chantier une fois les dalles en place afin d’éviter le cisaillement et pouvoir utiliser le plancher pour faire contre-balancer les charges inhérentes aux facades, explique Samuele Mascia. »

« Le résultat a été probant, conclut le Directeur de travaux. Le challenge technique était très élévé et le bureau d’études, les experts et les équipes techniques de KP1 se sont mobilisés à tous les niveaux pour aboutir à cette solution techniquement opérationnelle. »

archives departementales


« Il faut reconnaître que sur un projet comme celui-ci, seul le groupe KP1 était en mesure de nous fournir des notes de calcul et plans de pose aussi complets et détaillés, qui nous ont grandement simplifié la tâche sur le chantier, enchaine Emilien Tribout, le Conducteur de travaux de l’entreprise SDE, co-attributaire du marché. »

« En terme de logistique, le process organisationnel de l’entreprise est parfaitement rodé, poursuit le Conducteur de Travaux. Les échanges sont rapides, le planning et les cadences sont respectés, les camions de livraison (4 à 5 par jour) arrivent à l’heure et les systèmes de manœuvre des éléments constructifs sont conçus pour faciliter au maximum la tâche des monteurs. Nous sommes pleinement satisfaits de cette première collaboration ! »

Pour voir la référence chantier : Archives Départementales de l’Isère, Saint-Martin-d’Hères (38)

Maître d’ouvrage : Département de l’Isère
Maître d’œuvre : CR&ON architectes (mandataire), D3 architectes (associé)
Bureau d’études : Artélia, Square Paysage, Fondasol, Cyprium, Altia, Cad@work
Entreprise de GO : Cuynat (mandataire), SDE (associé). Marcolot 1, clos couvert et VRD
Entreprise de Préfabrication :  KP1, dalles alvéolaires précontraintes
Livraison : 2021
Objectif environnemental : RT 2012 et normes climatiques pour la conservation des archives
Photographe : Archives du Département de l’Isère.
