Isorupteur SPX EI15

Les rupteurs coupe-feu pour plancher hauts de sous-sols



Présentation

Descriptif

  • Rupteurs de ponts thermiques en laine minérale recouverts d'un film plastique pour les préserver de l'humidité
  • Rupteurs transversaux et longitudinaux pour renforcer l'isolation thermique en périphérie du plancher haut de sous-sol constitué de poutrelles LX12 et Isoleader SPX : ils assurent une continuité d'isolation entre les entrevous Isoleader SPX et le doublage intérieur du niveau du dessus
  • Gamme de rupteurs spécifiquement développés pour s'adapter à la gamme d'entrevous Isoleader SPX
  • Disponibles pour plancher haut de sous-sol Isoleader SPX classique, mais aussi pour plancher haut de sous-sol Milliwatt Chauffant (émetteur de chauffage intégré dans la dalle de compression)

Domaine d'emploi

  • Maisons individuelles, maisons individuelles groupées
  • Plancher haut de sous-sol
  • Toutes zones sismiques  en France métropolitain

Les atouts

Facilité de mise en œuvre

  • Matériaux léger pour une mise en œuvre simplifiée.
  • Système de fixation rapide, adapté aux Isoleader SPX
  • Des repères visuels (marquage KP1 sur la face supérieure) afin de garantir une pose conforme


Performance

  • Le complément parfait à l'isolation thermique surfacique assurée par les Isoleader SPX
  • Le respect de l'exigence réglementaire d'un plancher REI15 en plancher haut de sous-sol de maison individuelle ou maisons groupées de 1ère famille d'habitation
  • Une solution performante et économique pour diminuer considérablement les déperditions thermiques à la liaison entre le plancher haut de sous-sol et la façade du bâtiment


Logistique chantier

  • Des colis de petite taille, conçus pour assurer une livraison des produits en bon état
  • Ancres de fixation et notice de mise en œuvre intégrées aux colis
  • Laine minérale filmée pour une protection de l'isolant contre l'humidité
En détail

Isorupteur SPX RT EI 15 pour le rupteur transversal :

  • Hauteur 4 cm
  • Longueur 0.50 m


Isorupteur SPX RL EI 15 pour le rupteur longitudinal :

  • Hauteur 4 cm
  • Longueur 1 m
En Pratique

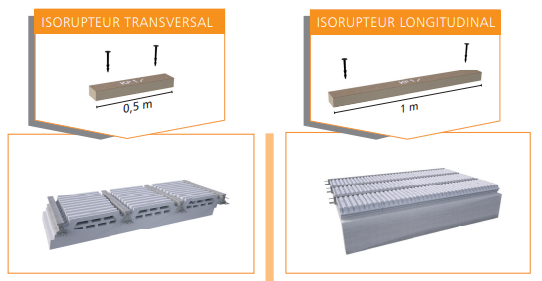

ETAPE 1

Mettre en œuvre les produits KP1 composant votre plancher.

Positionner la première et dernière poutrelle selon les indications de votre Plan de préconisation de pose KP1. Effectuer les découpes nécessaires d’Isoleader SPX sur les premières et dernières travées.


mise en oeuvre isorupteur ei15

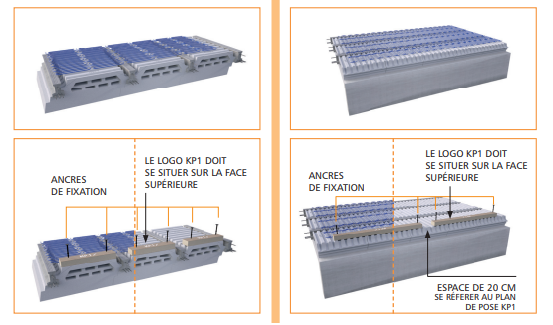

ETAPE 2

Mettre en œuvre les trames Milliwatt Chauffant, conformément au plan fourni.

ETAPE 3

Fixer les Isorupteurs SPX Transversaux et Longitudinaux a l’aide des ancres de fixation fournies.

Attention : Ne pas retirer le film protecteur du rupteur



ETAPE 4

Mettre en œuvre l’ensemble du ferraillage complémentaire du plancher, conformément au Plan de préconisation de pose KP1. La mise en place des chapeaux de rive se fera au droit des poutrelles et au niveau des espaces ménagés entre les Isorupteurs SPX Longitudinaux

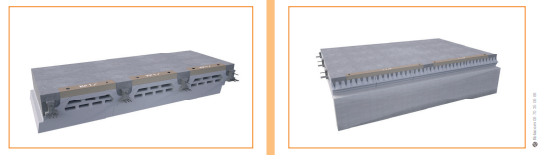

ETAPE 5

Couler la dalle de compression conformément au plan de préconisation de pose. Le béton affleure la face supérieure des Isorupteurs SPX.
