Poutre PAP

Poutre préfabriquée sur mesure pour votre chantier

Présentation

Descriptif

  • Poutre rectangulaire en béton précontraint
  • Largeur 20 cm
  • Hauteur de 25 à 50 cm de 5 en 5 cm
  • Jusqu’à 12 mètres environ
  • Arêtes inférieures vives ou chanfreinées suivant le site de fabrication

Domaine d'emploi

  • Tous types de bâtiments commerciaux, industriels, agricoles et habitations
  • Tous types de planchers à entrevous ou prédalles
  • La poutre PAP/JET est à considérer comme un élément sismique secondaire au sens de l’article 4.2.2 de la NF EN 1998-1
  • Poutres sans étrier dépassant (PAP lisse) utilisées en linteau ou longrine

Les atouts

Facilité :

  • Prête à poser (PAP)
  • Délai de livraison réduit (Juste En Temps)
  • Calculée et fabriquée sur-mesure
  • Facilité de mise en œuvre

Qualité :

  • Produit esthétique
  • Produit industriel garanti

Economie :

  • Hauteur de poutre diminuée par rapport au béton armé
  • Poutre “sur mesure”
En détail

Gamme

Les poutres de plancher servent de support au plancher de type Prédalles, Dalles Alvéolées ou Poutrelles / Entrevous.

  • Gamme complète de poutres profil R
  • Profil R : Idéales pour des portées allant jusqu’à 14 mètres et des cas d’exigences importantes en matière de résistance au feu

Assemblages possibles :

  • Sur poteau : par brochage ou coulage des noeuds
  • Sur corbeau : par brochage ou clavetage
  • Possibilité de becquet béton intégré en usine

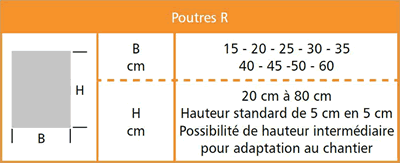

Dimension des poutres R

Les enrobages de poutres R étant conséquents, elles ont une très bonne résistance au feu. Cette caractéristique permet aussi de respecter les enrobages requis par de nombreuses classes d’expositions, critère important au regard de la durabilité des produits.

Règlementation

Sécurité incendie :

Le tableau ci-dessous détermine les cas courants de stabilité au feu :

Résistance au feu de la poutre béton

Une vérification au cas par cas sera nécessaire en fonction des armatures et des hypothèses de charges. Pour des durées de stabilité au feu supérieure, nous contacter.

Protection parasismique :

Les éléments linéaires de structure sont susceptibles de satisfaire aux exigences réglementaires en matière parasismique.

Les sollicitations d’origine sismique, fonction de la configuration d’ensemble du bâtiment, doivent être préalablement déterminées par le bureau d’études externes.

Sur la base de ces sollicitations, le bureau d’études KP1 dimensionne des composants adaptés à ces actions accidentelles.

Mécanique

Identifier la classe d’exposition béton

La classe d’exposition béton souhaitée pour une poutre va déterminer le type de béton utilisé et le niveau d’enrobage des aciers. Nous consulter pour étudier la faisabilité de vos poutres KP1 dans la classe d’exposition souhaitée.

En Pratique

Technique

Performances mécaniques

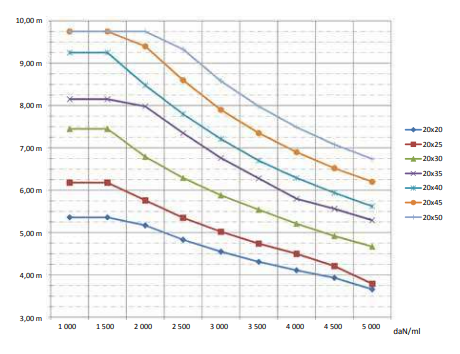

Prédimensionnement pour plancher avec entrevous léger :

Incendie

Stabilité au feu minimum 1/2 heure vois plus sous justification par le BET KP1.

Manutention / Stockage

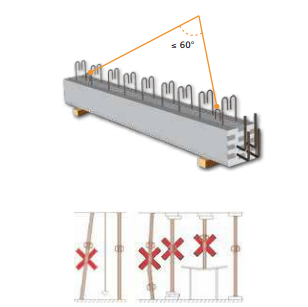

Manutention par tout moyen de levage adapté. Les élingues doivent former un angle < à 60°. Stocker les poutres sur un sol stabilisé et horizontal. Placer les chevrons aux abouts à l’aplomb des boucles de levage;

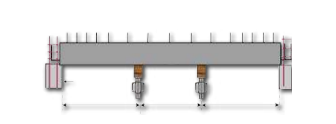

Pose et étaiement de la poutre

Prévoir 1 étai provisoire aux abouts pour les appuis < à 5 cm. Dans tous les cas, s’assurer de la résistance de l’appui et de la stabilité de la poutre. Disposer et régler les éventuels étais intermédiaires au contact de la poutre (voir préconisation de pose). Claveter les nœuds sur la hauteur préfabriquée de la poutre. Mettre en place le plancher lorsque la résistance nécessaire est atteinte.

Ferraillage et bétonnage de l'intercalaire

Mettre en place les armatures de chapeaux de poutres en partie supérieure. Mettre en place les armatures de chapeaux du plancher sur le treillis soudé (plan de pose). Coulage de la dalle de compression (béton C 25/30). Retrait des étais de poutres lorsque la résistance du béton de la dalle est suffisante. Mise en service au-delà de 28 jours.
