Solutions en béton précontraint KP1

Poutre PM5

La solution manuportable à faible retombée

Présentation

Descriptif de la poutre PM5

  • Poutre préfabriquée hybride mixant des aciers de précontrainte et des raidisseurs en béton armé
  • Béton BAP type C50/60
  • Longueurs de 2,40 à 5 m au pas de 10 cm
  • Dimensions : 15 cm de large et 5 cm de retombée béton
  • Poids : 19 kg/ml

Domaine d'emploi

  • Tous types de bâtiment et en particulier les chantiers de maisons individuelles
  • Utilisable pour tous niveaux de planchers, la PM5 est particulièrement appropriée à la réalisation de planchers en haut de rez-de- chaussée
  • Permet la mise en place de plafonds filants en sous-face

Les atouts

Facilité de mise en œuvre :

  • Manuportable
  • Rapidité de mise en oeuvre (pas de coffrage/décoffrage)

Technicité :

  • Retombée réduite = 5 cm
  • Puissance et performance
  • Limite le pont thermique (RT 2012)

Sécurité :

  • Fiabilité d’une solution industrielle dimensionnée par nos bureaux d’étude et contrôlée par nos laboratoires
En détail

Références détaillées

Gamme disponible de 2,40 à 5 m, tous les 10 cm.

Poutre beton PM5

Accessoires

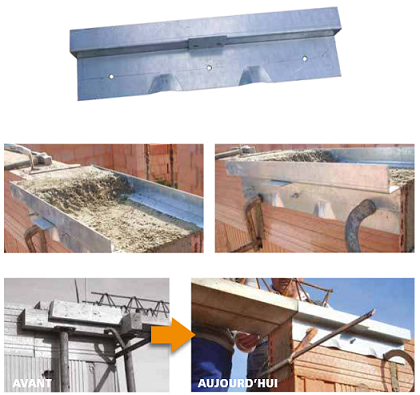

> COFFRAPM5 : SYSTÈME DE COFFRAGE FACILE

Descriptif

  • Kit réutilisable composé de 2 plaques en acier galvanisé de 3 mm d’épaisseur.
  • Platines de 10 x 10 cm pour faciliter l’étaiement.

Avantages

  • Coffrage sécurisé et simple à mettre en œuvre
  • Main d’œuvre économisée (gain de temps)
  • Outil réutilisable

Domaine d’emploi

CoffraPM5 est un outil destiné à faciliter la mise en place des poutres PM5 KP1. Il assure un coffrage sûr, propre et rapide lorsque les poutres PM5 sont posées en appuis sur un mur de 20cm de largeur.

Coffrage poutre PM5
En Pratique

Mise en œuvre

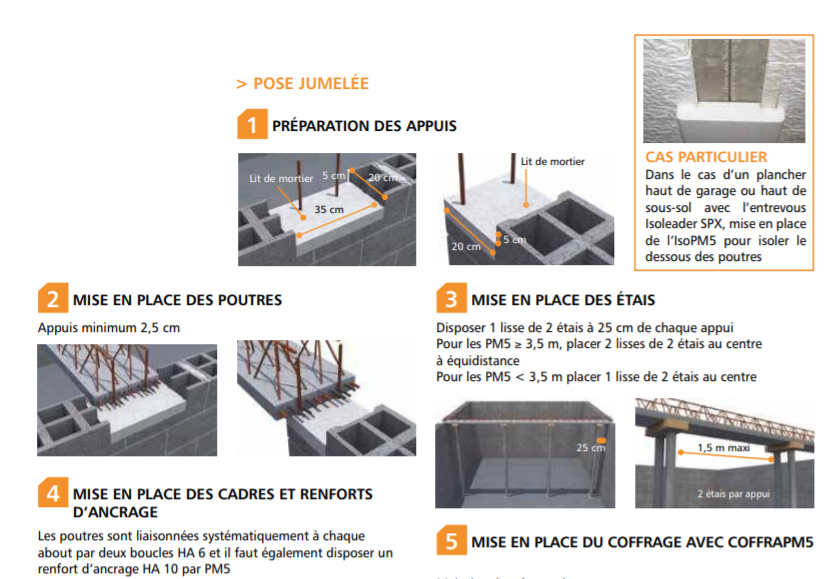

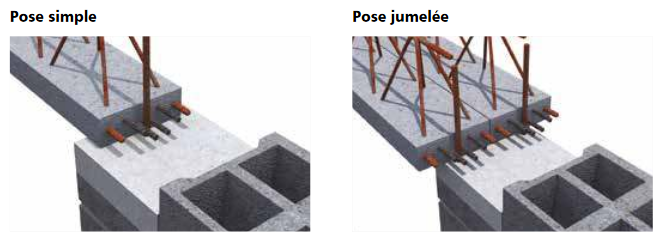

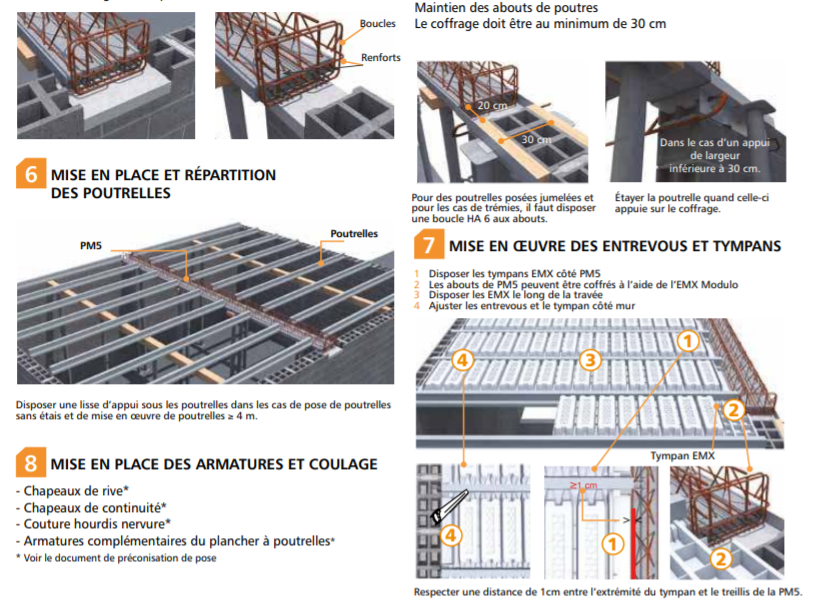

Pose jumelée PM5



Pose jumelée PM5 2

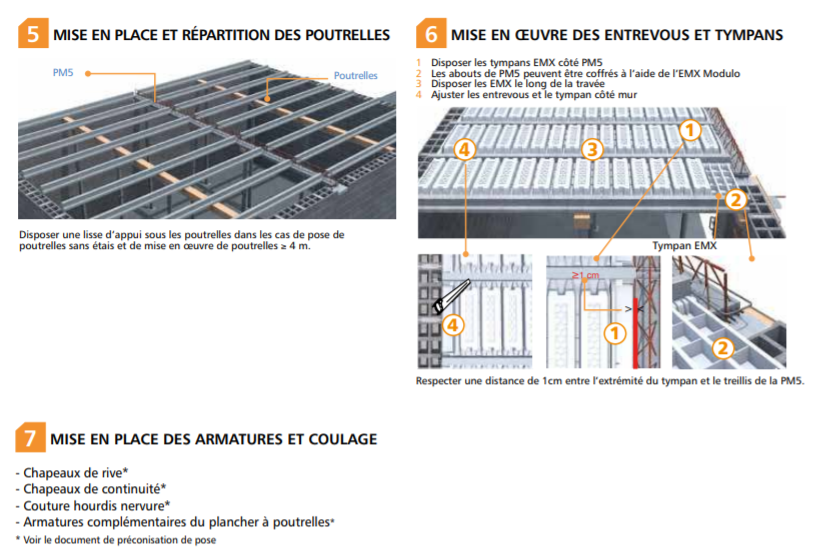

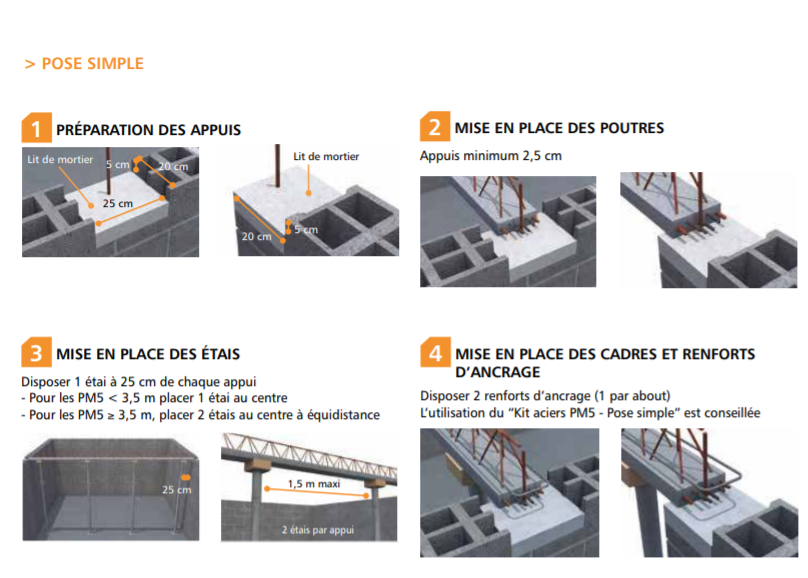

Pose simple PM5
Pose simple PM5

Technique

Voir le tableau de performances de la poutre PM5.

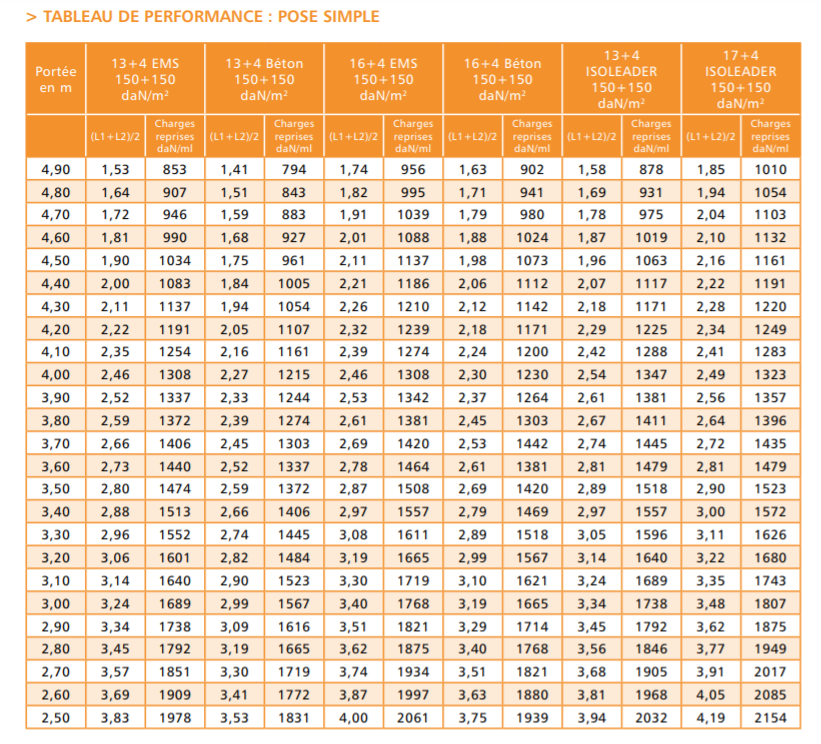

Tableau performance pose simple

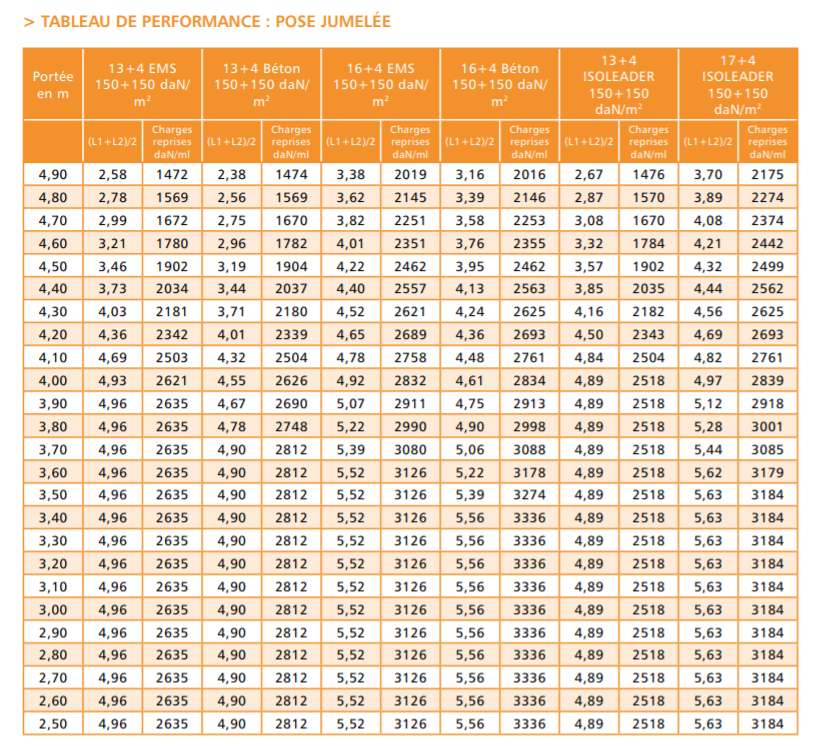

Tableau performance pose jumelee

Les données du tableau n’ont qu’une valeur indicative. La poutre PM5 est destinée à constituer un appui entre 2 travées de poutrelles en continuité. Le cas d’une travée sur un seul côté nécessite des vérifications complémentaires (ancrage des poutrelles sur appui de la poutre). Nos bureaux d’études sont à votre disposition pour plus de renseignements.

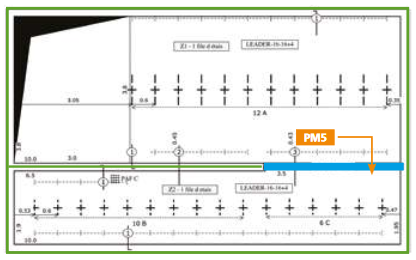

  • Poutre à retombée réduite
    Plancher intermédiaire
    Poutre béton PM5 de KP1, plancher intermédiaire
Poutre PM5 plancher intermediaire

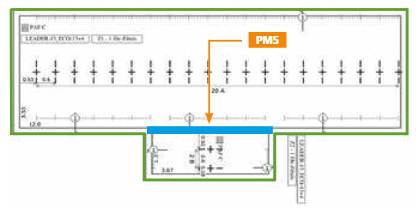

  • Regroupement de portée
    Maison en "T" (Plancher sur Vide Sanitaire - convient pour plancher intermédiaire également)
    Poutre béton PM5 de KP1,  regroupement de portée, maison en T
Poutre PM5 maison en T

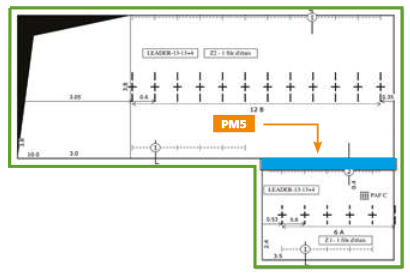

  • Maison en "L" (Plancher intermédiaire - convient pour plancher sur Vide Sanitaire également)
    Poutre béton PM5 de KP1,  regroupement de portée, maison en L
Poutre PM5 maison en L

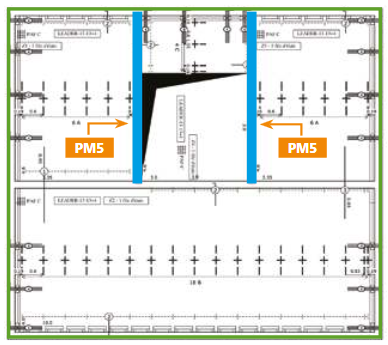

  • Traitement des trémies
    Plancher intermédiaire (suppression du chevêtre et de son coffrage grâce à deux PM5 simples pour encadrer la trémie)
    Poutre béton PM5 de KP1, traitement des trémies
Poutre PM5 traitement des tremies

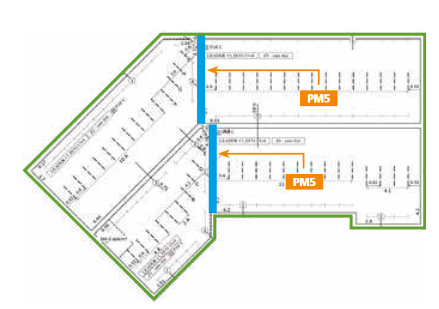

  • Maison à "Zones biaises"
    Plancher sur Vide Sanitaire (Convient pour plancher intermédiaire également)
    Poutre béton PM5 de KP1, zones biaises
Poutre PM5 zones biaises
