Poutre PSS

Une poutre de sous-sol performante avec une section optimisée



Présentation

Descriptif

  • Poutre en béton précontraint par armatures adhérentes
  • Section 20 x 20 cm
  • Poids 100 kg/ml
  • Produit de stock
  • Disponible de 1m à 6.20 m de 10 en 10 cm
  • Arêtes inférieures arrondies
  • Étriers dépassant

Domaine d'emploi

  • Utilisation principale en support de plancher haut de sous-sol et haut de rez-de-chaussée sur chantier neuf ou rénovation
  • Utilisation en linteaux
  • Utilisation en fondation en support de planchers sur vide sanitaire en bâtiments de logement ou en bâtiments tertiaires
  • La poutre PSS est à considérer comme un élément sismique secondaire au sens de l’article 4.2.2 de la NF EN 1998-1

Les atouts

Facilité :

  • Faible retombée (20 cm)
  • Suppression des murs de refend

Economie :

  • Délai de chantier réduit - gain de temps et d’argent
  • Economie sensible du poste Maçonnerie

Proximité :

  • Disponibilité près des chantiers
  • Produit de stock
En détail

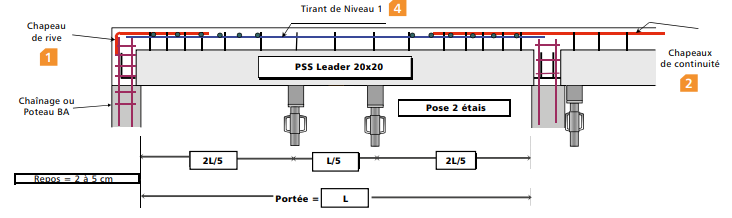

Préconisation de pose

Préconisations générales

  1. A l’about des poutres, les noeuds doivent être coulés et présenter une résistance à la compression égale a 15 MPa, avant la pose du plancher; fc28 = 35 MPa retirer les bouchons bleus avant coulage du noeud.
  2. Les cadres du poteau doivent se poursuivre dans la hauteur du noeud.
  3. Les murs doivent être chainés à chaque niveau.
  4. Pour les planchers à entrevous béton, prévoir 0 rangée(s) de Hourdis minces de chaque coté de la poutre

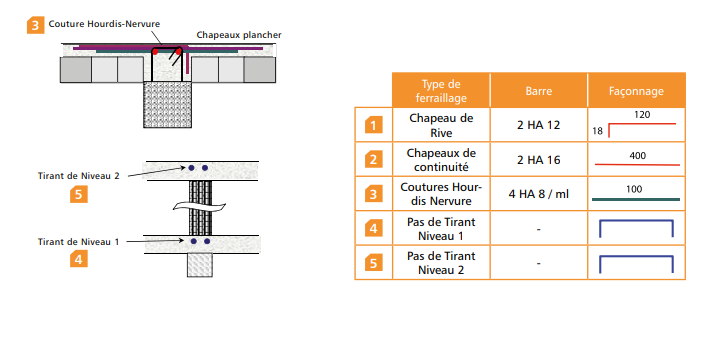

Ferraillage chantier

  1. Placer les chapeaux de poutres à l’intérieur des étriers. (voir ci-dessous)
  2. Les coutures sont placer dans la dalle de compression sur une longueur égale au tiers de la portée.
  3. Les aciers en tirant sont à placer dans la dalle de compression sur toute la longueur de la poutre.

Technique

Retrouvez les renseignements techniques sur la Poutre PSS page 121 en cliquant ici
