Isorupteur dB Ei30

Les rupteurs spécial coupe-feu pour planchers LX12

Présentation

Descriptif

  • Rupteurs de ponts thermiques en polystyrène moulé blanc
  • Rupteurs transversaux et longitudinaux pour assurer l’isolation thermique et acoustique sur les deux rives du plancher : sens porteur et non porteur
  • Gamme de rupteurs thermiques spécialement développée pour s’adapter aux poutrelles LX12 et entrevous EMX
  • Disponible en version classique ou EI30 pour des planchers coupe feu 30 minutes en logements de 2e famille d’habitation
  • Disponible pour montage avec dalle classique (4 cm) ou pour montage avec dalle épaisse (8 cm) pour l’intégration des réseaux (électricité, ECS, gaz)

Domaine d'emploi

  • Maisons individuelles groupées et logements collectifs de 2e famille.
  • Plancher intermédiaire ou plancher haut (sous combles).
  • Zones sismiques 1, 2, 3 et 4
  • Toutes zones sismiques en France métropolitaine

Les atouts

Facilité

  • Matériau léger pour une mise en oeuvre simplifiée
  • Emboîtement optimisé avec les entrevous EMX
  • Des repères de découpe sur le produits pour faciliter le traitement des angles ou autres points singuliers

Performance

  • Système n°1 pour réduire les ponts thermiques (réduction de 70%) et jusqu’à 7% de diminution de la consommation conventionnelle de chauffage
  • Une solution performante et économique pour les liaisons planchers intermédiaires/façades, mais aussi toitures terrasses/façades

Polyvalent

  • S’adapte à toutes les configurations, de la maison individuelle pure au petit collectif en passant par les maisons groupées
  • Permet de répondre aux exigences en matière de sécurité incendie des bâtiments de 2ème famille d’habitation dans leur version EI30
  • Préserve les performances acoustiques des planchers : pour le confort intérieur d’une maison individuelle ou la performance réglementaire en logements collectifs
  • Permet d’intégrer les réseaux dans la dalle de compression grâce aux Isorupteurs pour dalle épaisse de 8 cm
En détail

 Références détaillées

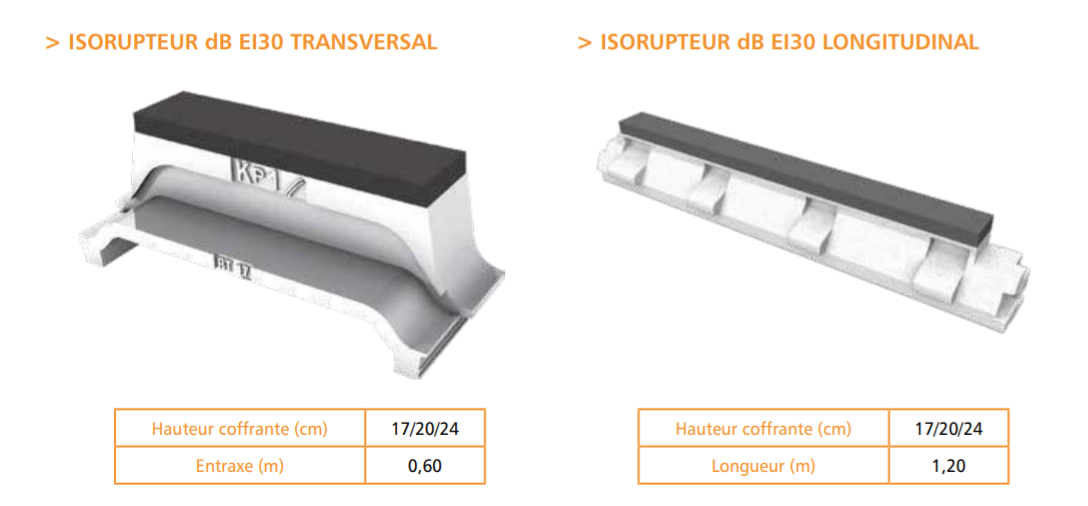

Isorupteur DBi30

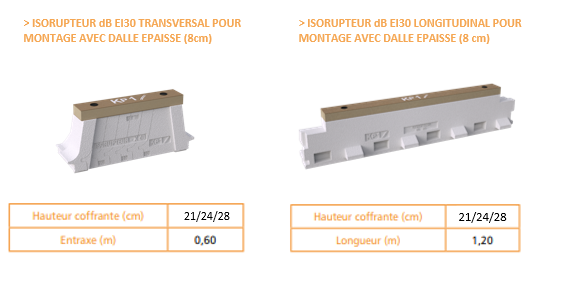

Maquette produits

RÈGLEMENTATION

Retrouvez   toutes   les   informations   réglementaires   (acoustique,   thermique,   sécurité incendie, protection parasismique), liées à la gamme Isorupteurs sur les pages:

En Pratique

Technique

Le chaînage périphérique mis en œuvre suivant les indications des schémas ci-dessous, sera conforme aux règles et défini en fonction de la zone sismique.

Mise en oeuvre

Notice de mise en oeuvre à retrouver ici.

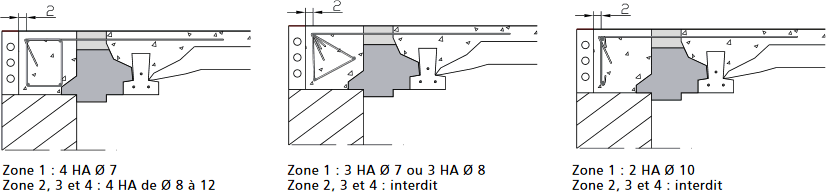

Chaînage rupteur
Recouvrement chainages - encoches



Les armatures placées dans les encoches prédécoupées sur les Isorupteurs RL, à entraxe de 120cm contribuent à la résistance aux actions horizontales.

Recouvrement chainages



Des précautions particulières seront prises pour assurer les recouvrements des chaînages dans les angles.

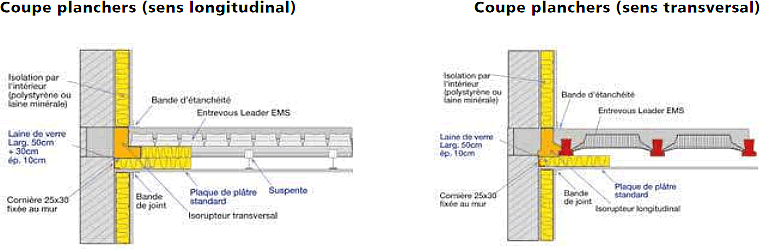

Coupe des planchers béton
  • La cornière est destinée à fixer la plaque de plâtre horizontale
  • Veiller à ce que la laine de verre vienne au contact du mur extérieur
  • Disposer une bande d’étanchéité en pied de doublage en partie supérieure du plancher
