Poutre I en Béton Précontraint
Le support idéal pour vos charpentes de bâtiments industriels et logistiques ou pour supporter des planchers de très grandes portées
Descriptif des Poutres I en Béton Précontraint
Les poutres I servent de support principal aux charpentes industrielles béton. Elles sont également utilisées pour soutenir des planchers de grandes portées, type planchers en dalles alvéolées. Grâce à leur forme ces poutres ont un poids optimisé.
Domaines d'emploi des Poutres I en Béton Précontraint
- Idéale pour les charpentes de bâtiments industriels, de plateformes logistiques et de centres commerciaux
- Poutres idéales pour les portées supérieures à 12 m
- Également très utilisée pour les planchers de parkings, de bureaux et de cinémas
Les Atouts des Poutres I en Béton Précontraint
Durabilité
- Produits en béton sûrs et incombustibles
- Solutions pérennes et durable
Rapidité et sécurité chantier
- Déjà préfabriquée en usine, aux dimensions qui vous conviennent et avec les réservations adaptées au passage de vos réseaux, la Poutre I se pose très rapidement sur chantier, sans besoin de coffrage ou de temps de séchage.
- Les Poutres I sont systématiquement équipées de boucles de levage, de bouchons de protection sur les aciers dépassants et de cornières métalliques d’angle.
- Guide de mise en oeuvre sécurisée à disposition
Qualité
- Précision de fabrication, qualité des parements
- Qualité industrielle
- Qualité des assemblages avec les autres composants KP1
- Conception et réalisation par les équipes KP1
- Conception et gestion des assemblages entre les différents produits

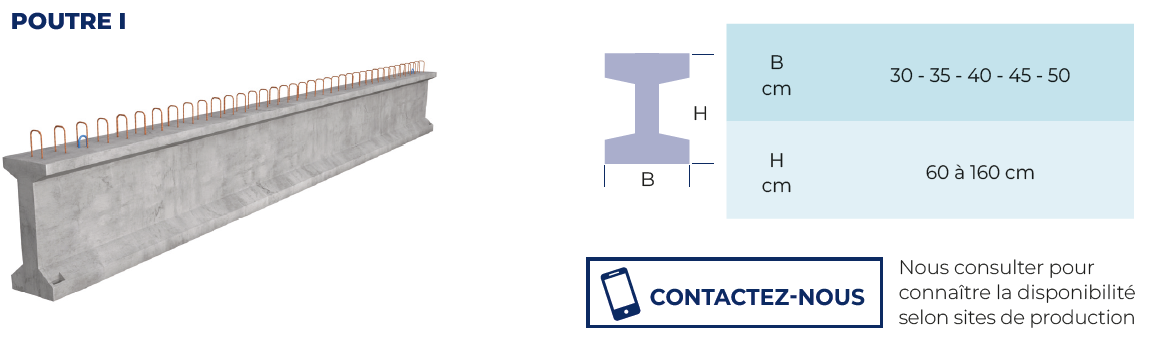

Références détaillées des Poutres I en Béton Précontraint
Accessoires des Poutres I en béton Précontraint
BOUCLES DE LEVAGES
• Systématiquement intégrées aux Poutres KP1 lors de leur fabrication
• De couleur bleue, elles sont facilement identifiables
• Permet d’élinguer la Poutre KP1 en toute sécurité
ANCRES DE LEVAGE
• Intégrées sur demande lors de la fabrication des Poutres KP1
• Elles ne dépassent pas de la face supérieure de la poutre (utilisation d’un anneau de levage complémentaire)
• Permettent d’élinguer la Poutre KP1 en toute sécurité
FOURREAUX POUR GARDE CORPS
• Directement intégrés en face supérieure de votre Poutre KP1
• Ils permettent une mise en place des garde-corps simple et rapide
• Compatibles avec des garde-corps d’embase 25 mm
BOUCHONS BLEUS DE PROTECTION
• Systématiquement utilisés pour les Poutres KP1 avec aciers dépassants
• Ils participent à la sécurité de votre chantier
• Ils peuvent être conservés lors du coulage des noeuds de clavetage
CORNIÈRES MÉTALLIQUES D’ANGLE
• Systématiquement intégrées aux arêtes inférieures des abouts de Poutres KP1 (selon section)
• Permet de sécuriser l’appui de la poutre
DOUILLE
• Intégrées sur demande aux Poutres KP1
• Positionnées selon plans fournis
COUPLEURS MÂLE FEMELLE
• Intégrés sur demande aux Poutres KP1, ils permettent des assemblages de poutres
• Positionnés selon plans fournis
Nous consulter afin de connaître les conditions et les différentes références de coupleurs intégrables à votre Poutre KP1
ABOUTS BROCHÉS
• Tubes de brochage positionnés en about de votre Poutre KP1
• Facilite et sécurise la connexion entre la poutre et l’élément de structure auquel elle est associée
• 2 types différents d’abouts : brochage simple ou brochage double en fonction de la largeur de la poutre
ABOUTS CREUX
• Créés sur demande en about des Poutres KP1
Nous consulter pour connaître les conditions et les caractéristiques et dimensions possibles des abouts creux réalisables sur les Poutres KP1
BOÎTE D’ATTENTES PRÉ-MONTÉES
• Des boîtes d’attente 2 brins intégrées, en fabrication, sur le flanc de votre Poutre en béton précontraint KP1
• Facilite la mise en oeuvre de la liaison mécanique entre la Poutre et le système de plancher associé
Nous consulter pour connaître les caractéristiques des boîtes d’attente intégrables aux Poutres KP1
Règlementation des Poutres I en Béton Précontraint
Sécurité incendie

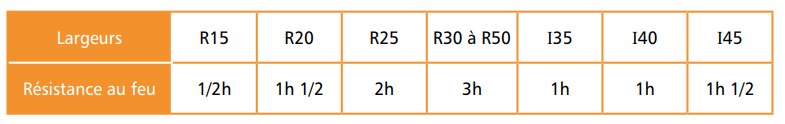

Le tableau ci-dessous détermine les cas courants de stabilité au feu :
Une vérification au cas par cas sera nécessaire en fonction des armatures et des hypothèses de charges.
Protection parasismique
Les éléments linéaires de structure doivent satisfaire les exigences règlementaires en matière parasismique. Le bureau d’études KP1 modélisera votre bâtiment aux éléments finis pour déterminer les efforts sismiques auxquels il pourrait être soumis. Ceci en fonction de la zone géographique, du type de sol recevant l’ouvrage et du degré de protection nécessaire. Ainsi, l’ensemble de la structure pourra être dimensionné suivant l’Eurocode 8.
Stabilité mécanique
La classe d’exposition béton souhaitée pour une poutre va déterminer le type de béton utilisé et le niveau d’enrobage des aciers. Nous consulter pour étudier la faisabilité de vos poutres KP1 dans la classe d’exposition souhaitée.
Pour identifier la classe d'exposition béton, voir le document ici.
RÉSERVATION, FOURREAU, ENCOCHE ET GRUGEAGE
• Vos réservations, encoches de rive ou grugeages d’about directement réalisés en usine selon les plans et dimensions fournis
• La garantie de respect des tolérances industrielles
• Facilitent la mise en oeuvre sur chantier et vous fait gagner du temps
Nous consulter pour connaître les caractéristiques et dimensions possibles des réservations, encoches et grugeages compatibles avec les Poutres KP1
RAILS HALFEN
• Intégrés sur demande en sous face ou sur les côtés des Poutres KP1
• Ils permettent la fixation de bardages ou d’autres éléments d’habillage
Nous consulter pour connaître les différentes références intégrables aux Poutres en béton précontraint KP1
RAILS BAC ACIER
• Intégrés sur demande sur la face supérieure des Poutres KP1
• Ils permettent la fixation des tôles de bardages ou d’autres éléments d’habillage
Nous consulter pour connaître les différentes références intégrables aux Poutres KP1
BECQUET BÉTON
• Directement coulé en usine sur tout ou partie de la longueur de la Poutre
• Jusqu’à 40 cm de hauteur : nous consulter
• Evite le coffrage périphérique sur chantier, il vous fait gagner du temps
RÉHAUSSES BÉTON
• Créées sur demande en rive des Poutres KP1
• Elles permettent de traiter facilement les différences d’altimétrie de planchers de part et d’autre de la poutre
Nous consulter pour connaître les caractéristiques et dimensions possibles des réhausses béton réalisables sur les Poutres en béton précontraint KP1
Pour une pose en toute sécurité, veuillez vous référer au Guide de mise en oeuvre sécurisée Poutres.
