Dalle alvéolée
La solution pour les planchers grandes portées
Descriptif
- Dalles préfabriquées en béton précontraint aussi appelées DAP. Elles permettent la réalisation de planchers de grande portée sans étais et de faible encombrement.
- Dalles précontraintes comportant des alvéoles sur toute leur longueur pour un allègement maximum de leur poids propre.
- Leur conception optimisée associée à la technologie du béton précontraint induit une économie de matière dans un objectif de décarbonation du bâtiment
- Les dalles sont posées jointivement et assemblées par un béton de clavetage. Elles seront associées ou non à une dalle de compression coulée sur chantier (selon zone sismique)
- Disponible en différentes hauteurs et longueurs, elle est fabriquée sur mesure selon les besoins du chantier.
- Intègre (sur demande) des boucles de levage et des dispositifs d’accueil garde-corps
Domaine d'emploi
Tous types d’ouvrages :
- Constructions où la portée des planchers est élevée
- Particulièrement adaptée aux bâtiments industriels, commerces, bureaux et parkings
- NOUVEAU : Compatible avec les zones soumises aux charges roulantes : circulation de chariots élévateurs et camions
- Toutes zones sismiques (associée à une dalle de compression)
- Posée sans dispositif d’étaiement (des lisses de rive pourront être nécessaires selon les conditions d’appui)
Les atouts
Augmenter la productivité :
- Jusqu’à 400 m² de Dalle Alvéolée posées en 1 journée
- Pas de dispositif d’étaiement à prévoir (uniquement des lisses de rive suivant les cas)
- Frais de location de matériel réduits
Optimiser la structure :
- Jusqu’à 19 mètres de portée
- Permet de réduire le nombre de porteurs intérieurs
- Jusqu’à deux fois plus léger qu’un plancher en béton plein
- Résistance au feu jusqu’à 2h (REI 120)
Travailler en sécurité :
- Garanties industrielles : dimensionnement fiable, fabrication contrôlée, performances garanties
- Eléments de sécurité chantier intégrés en usine.
NOUVEAU : Réaliser les zones sous charges roulantes en toute sérénité
- Planchers adaptés aux charges roulantes : chariots élévateurs et camions
- Procédé validé par ATEx (n°3552_V1)
- Méthode de dimensionnement spécifique garantissant le calcul des efforts et le dimensionnement du plancher
Gamme

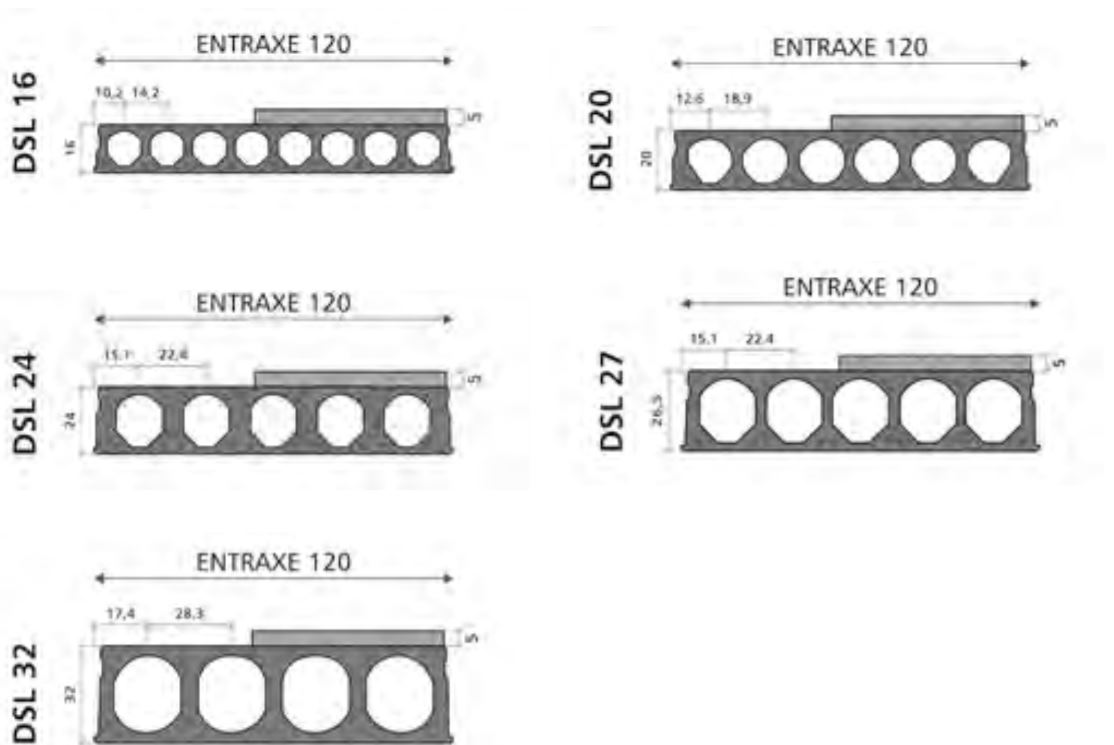

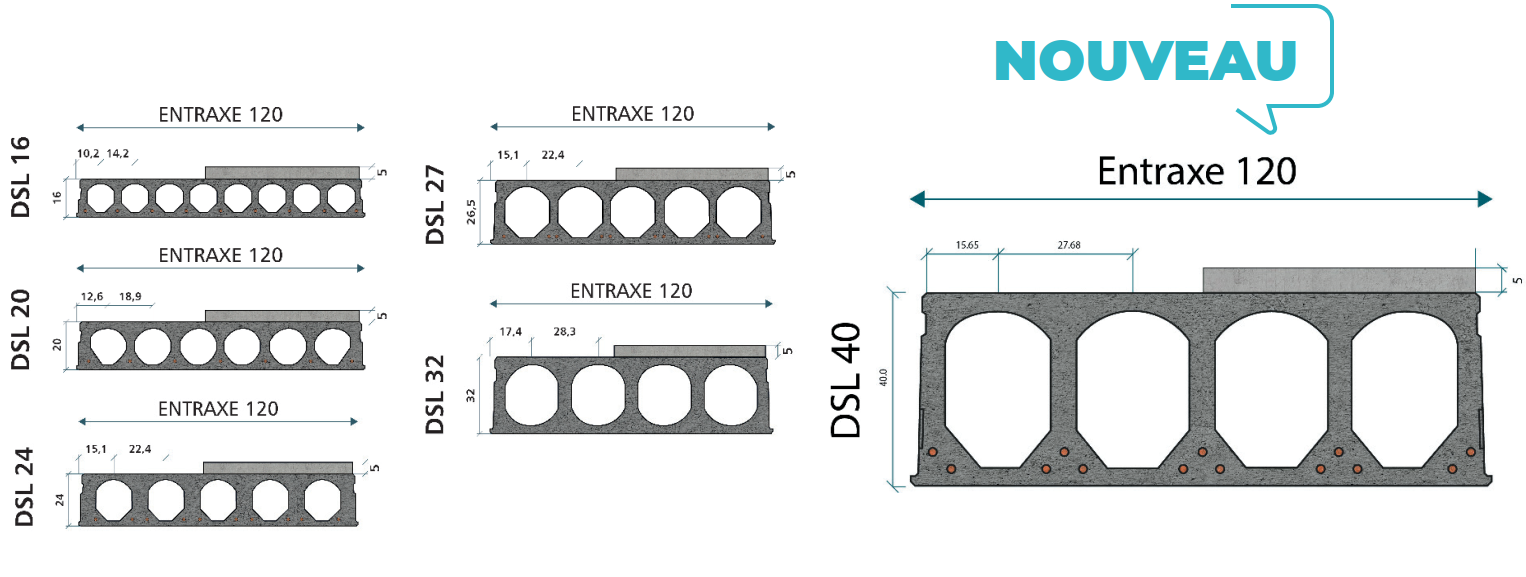

Dalle série légère (DSL)

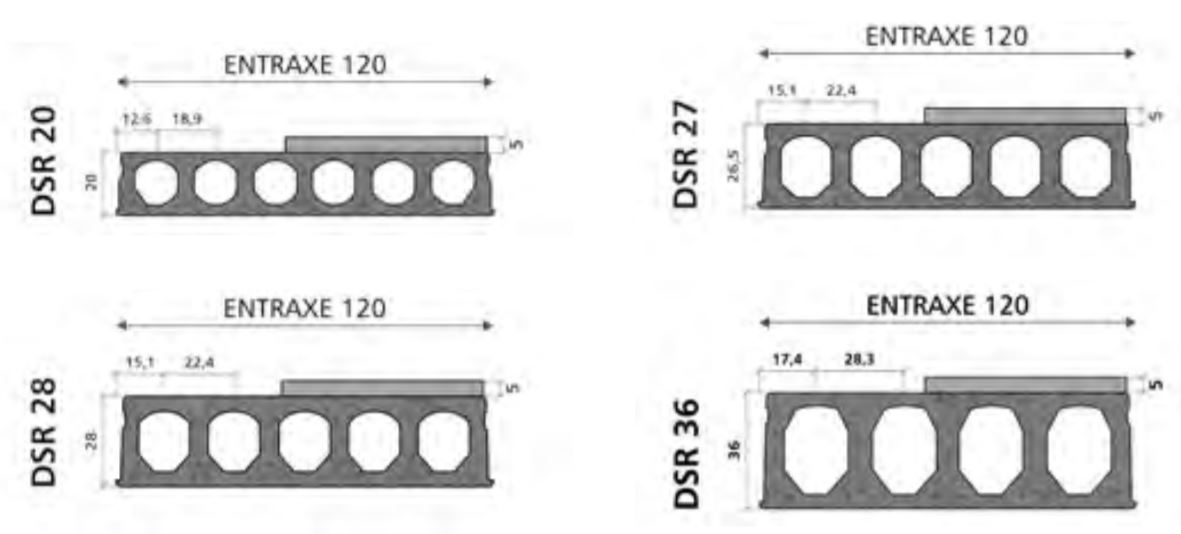

Dalle série renforcée (DSR)
La dénomination «B0» qui peut être ajoutée à la référence de Dalle Alvéolée (ex : DSL 16B0) correspond à une surépaisseur de 10 mm en sous face de la Dalle Alvéolée.
Réglementation
Protection parasisimique
Associées à une dalle de compression en béton armé de 5 cm minimum, les Dalles Alvéolées KP1 sont utilisables quelle que soit la zone sismique et quelle que soit la catégorie d’importance de bâtiment. La section d’acier des armatures rapportées (chaînage, treillis soudé, étriers, etc.) dépend de la zone sismique.
Performances acoustiques

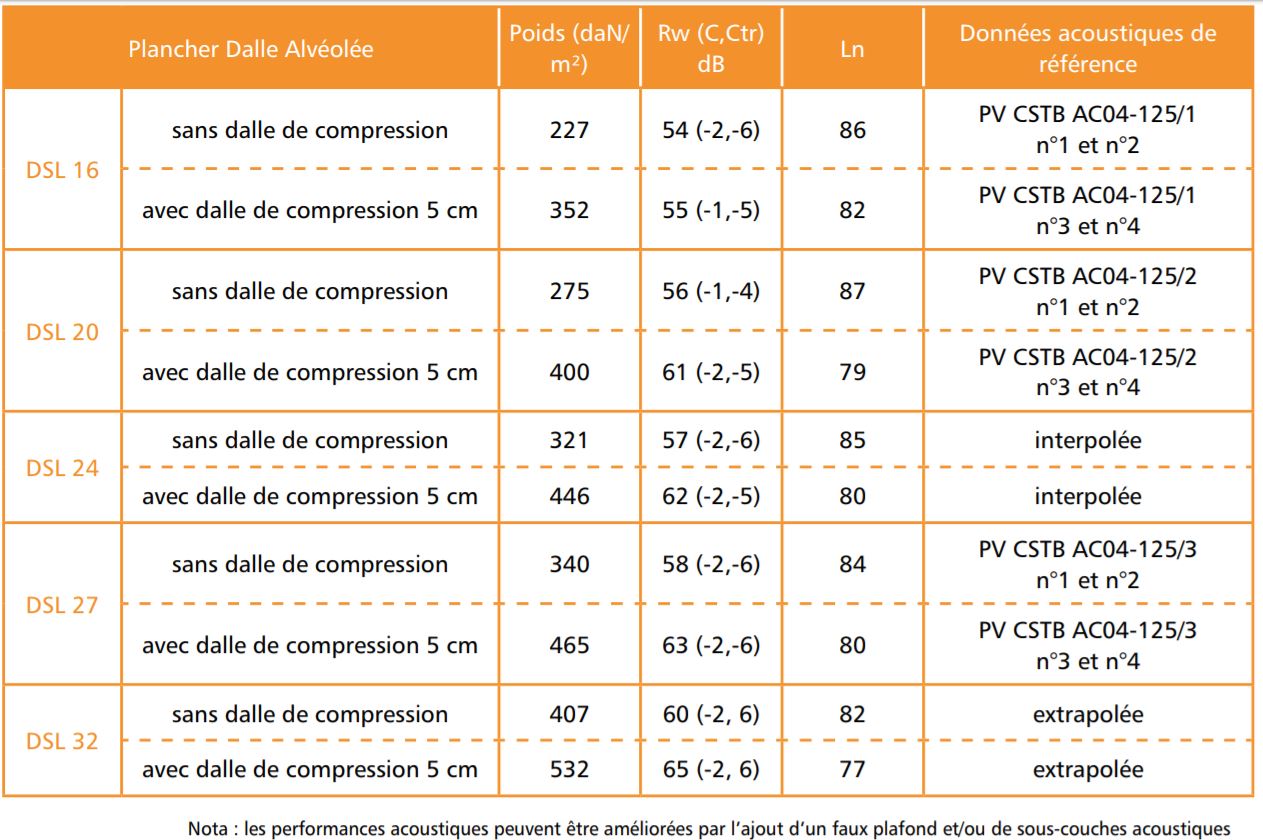

Le tableau ci-dessous détaille les performances acoustiques (indice d’affaiblissement acoustique et niveau de bruit d’impact) des planchers Dalle Alvéolées KP1 :
Performances thermiques
Isolation thermique des Dalles Alvéolées KP1
- Le système de plancher Dalles Alvéolées KP1 est compatible avec tous dispositifs d’isolation thermique rapportée : mis en place en face inférieure du plancher (isolant fixé, collé ou floqué) ou en face supérieure du plancher (avec ou sans chape flottante).
- La vérification du niveau de performance thermique se fera selon les règles Th-U ou en se référant, le cas échéant, à l’Avis Technique du système d’isolation utilisé. Inertie thermique et confort d’été
- Les planchers extérieurs composés de Dalle Alvéolées KP1, considérés comme parois lourdes, contribuent fortement à l’apport d’inertie thermique au bâtiment et donc au confort d’été.
- Leur inertie est déterminée au moyen des règles Th-I.
Sécurité incendie
Stabilité au feu des planchers Dalles Alvéolées KP1
- Les Dalles Alvéolées KP1 offrent la possibilité, suivant l’épaisseur et l’enrobage des aciers, de réaliser des planchers coupe-feu pour une durée allant de 1h à 2h.
- Des dispositions supplémentaires (enduits spéciaux, faux-plafonds, etc.) permettent d’atteindre des performances supérieures.
Stabilité mécanique

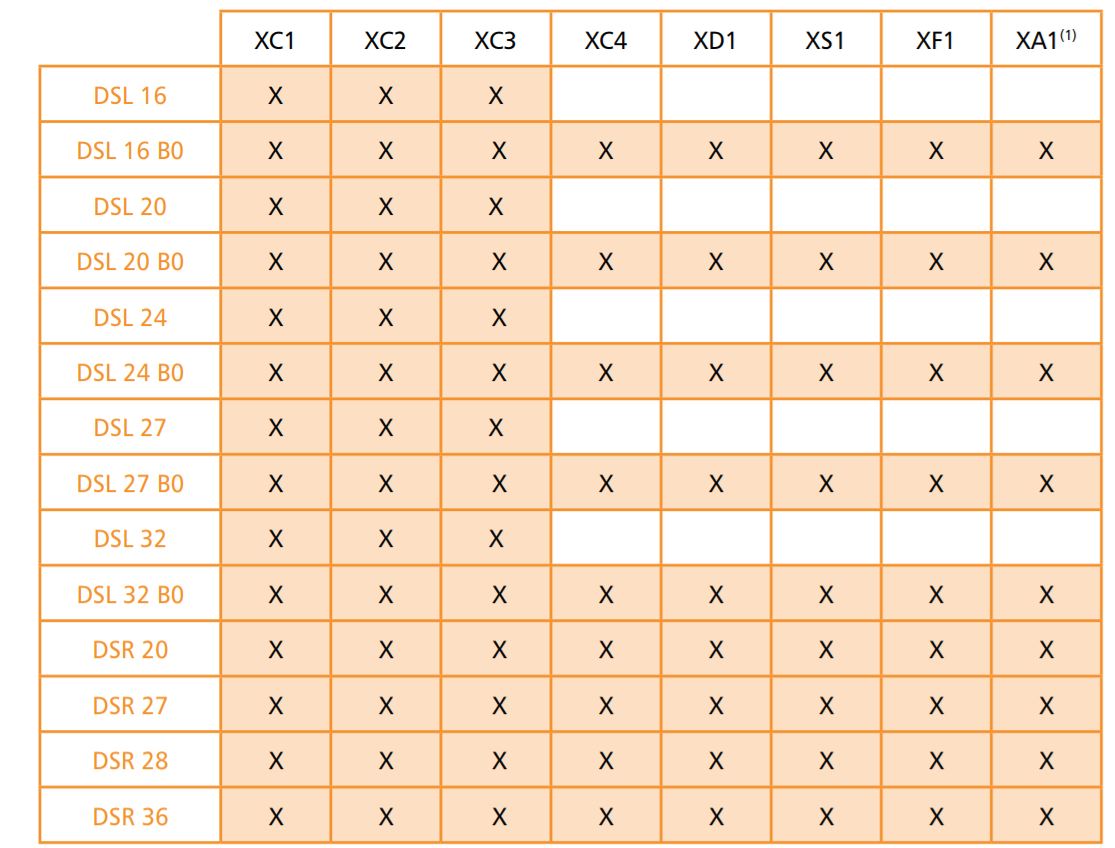

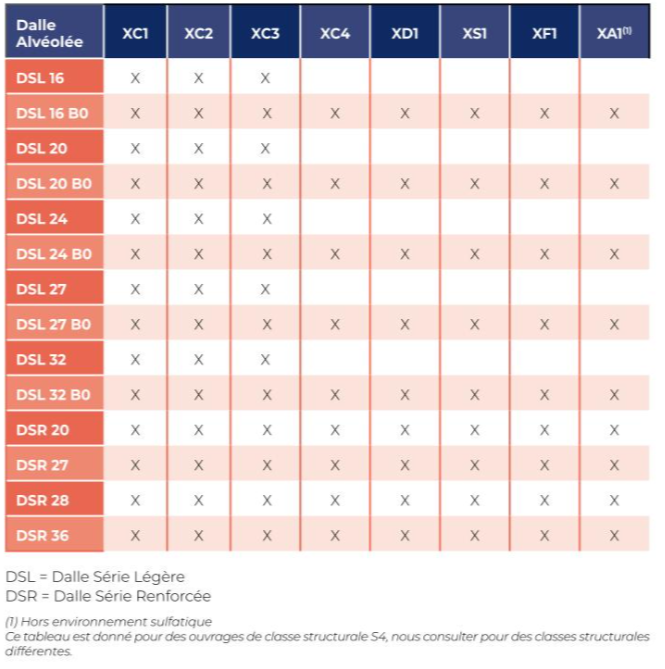

Identifier la classe d'exposition béton
Pour déterminer les classes d’environnements béton des planchers et pour les cas particuliers vous pouvez vous référer à la documentation éditée par le CERIB et la FIB.
Ce tableau est donné pour des ouvrages de classe structurale S4, nous consulter pour des classes structurales différentes.
NOUVEAU : Dalles Alvéolées KP1 adaptées aux charges roulantes
Grâce à une évaluation technique validée par ATEx de cas A (n°3552_V1), les Dalles Alvéolées KP1 sont désormais compatibles avec les charges roulantes liées à la circulation de camions et chariots élévateurs.
KP1 est aujourd’hui le seul industriel à disposer d’une ATEx pour ce type de solution, garantissant les méthodes de conception, de calcul et de dimensionnement des planchers sous charges roulantes.
Cette innovation permet de proposer des planchers supportant jusqu’à 11,2 tonnes par essieu, au-delà du DTU 23.2*.
Les avantages :
- grandes portées optimisées
- mise en œuvre identique sur chantier
- moins de béton et d’acier
- impact carbone réduit
- solution plus économique
En savoir plus sur les percements, les réservations, les appuis ou la contre-flèche, consultez notre documentation ici :
Vérifier la logistique chantier
Il est important de veiller à l’accessibilité du chantier en camion semi-remorque pour assurer la livraison des produits KP1 dans les meilleures conditions. Afin de minimiser les temps morts, nos services d’ordonnancement sont en contact avec l’entreprise pour prévoir le planning de livraison. La grue doit être disponible pour décharger et poser les produits sur chantier dès l’arrivée du camion.

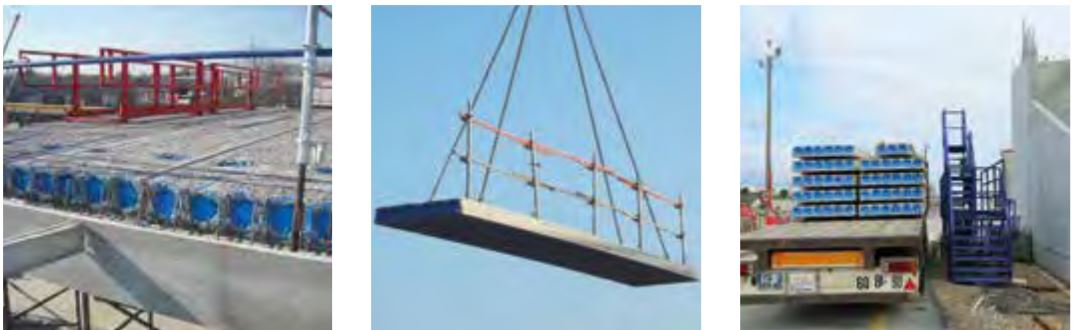

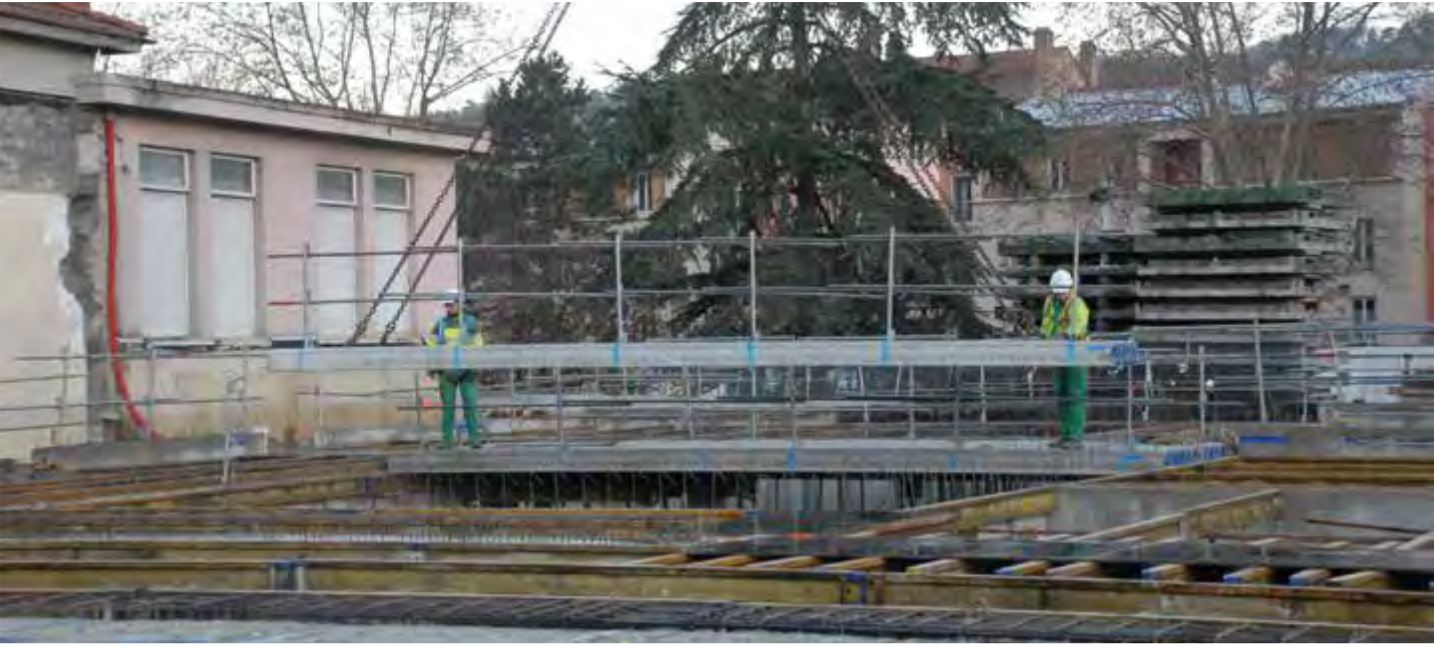

SUR CHANTIER : MISE EN ŒUVRE SÉCURISÉE
Les Dalles Alvéolées KP1 peuvent intégrer, sur demande, directement en usine :
- des boucles de levage (Système de levage sous Avis Technique n°3.1/15-831_V2)
- Dispositifs d'accueil de garde-corps (DAK Dalle Alvéolée)
Ces équipements facilitent la manutention, améliorent la sécurité des intervenants et contribuent à la rapidité de mise en œuvre des planchers sur chantier.
