Système LPPVE

Liaison Plancher Prédalle Voile avec Engravure, Prédalles suspendues en zone sismique : c’est possible !

Présentation

Descriptif

Dispositif de pose de prédalles qui consiste à liaisonner un plancher à prédalles avec un voile en béton avec engravure.  Il permet d’envisager la pose de prédalles avec des voiles toute hauteur en zone sismique.

Les atouts

Assemblage mécanique fiable à la liaison Prédalle/Voile

  • Rentrée de la Prédalle dans l’engravure et remplissage total au bétonnage
  • Fond d’engravure indenté pour une bonne reprise des efforts horizontaux

Positionnement garanti des boîtes d’attentes grâce à la règle magnétique installée à l’intérieur de la banche
Maintien robuste des boîtes d’attentes pendant les phases de coulage des voiles par la présence d’aimants puissants

Domaine d'emploi

  • Bâtiments en voile béton banché
  • Prédalles de 5 et 6 cm d’épaisseur
  • Plancher de 17 à 25 cm d’épaisseur totale (Prédalle + dalle de compression)
  • Toutes zones sismiques

Système intuitif, simple et rapide à mettre en oeuvre

  • Pas de risque d’erreur à la mise en oeuvre
  • 1 repère suffit : la ligne du niveau inférieur du plancher tracé sur la banche

Permet la réalisation d’une talonnette

  • Facilite le positionnement des banches du niveau supérieur
  • Simplifie la reprise de bétonnage en façade avec le niveau supérieur
En détail

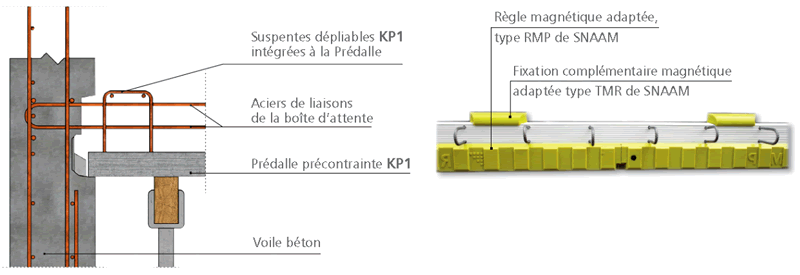

Les éléments constructifs du système :

Liaison plancher prédalle béton



Références documentaires

Fascicule de documentation AFNOR
Guide d’application FFB - FIB
Carnet de chantier FFB - FIB

Composants associés

Predalle en beton precontraint bas carbone par KP1
