ThermoPrédalle
L’atout thermo-économique de vos chantiers avec grue
Descriptif de la prédalle isolation thermique

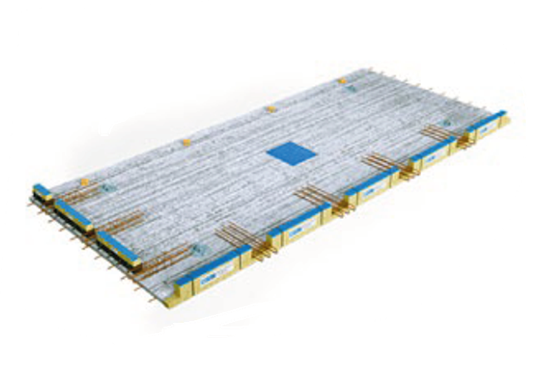

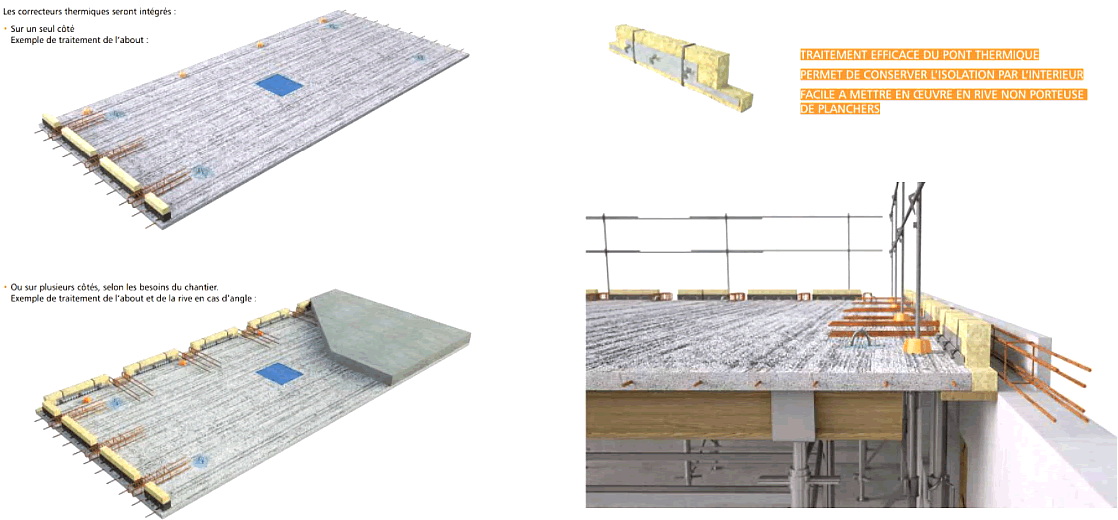

- Système de plancher en béton précontraint constitué de ThermoPrédalles® préfabriquées KP1 de faible épaisseur (5 cm minimum) associées à une dalle de compression armée, coulée sur chantier. Les rupteurs thermiques directement intégrés en abouts porteurs en rives non porteuses des ThermoPrédalles® KP1 assurent un traitement efficace et homogène du pont thermique à la jonction plancher/façade
- Les différentes combinaisons possibles d’épaisseurs de ThermoPrédalles® et de hauteur de dalle de compression permettent de constituer des montages de planchers pouvant aller de 18 cm à 25 cm d’épaisseur totale
- Bénéficiant d’une large gamme d’accessoires le système ThermoPrédalle® KP1 peut intégrer des fonctionnalités connexes (coffrages des bords libres, passage des réseaux, réservations, etc.)
- Disponible en version Gamme
Domaine d'emploi de la ThermoPrédalle
- Tous types de bâtiments isolés par l’intérieur : notamment bâtiments non résidentiels (bureaux, tertiaires, enseignements, santé, etc.), logement collectifs, groupés et individuels.
- Toutes zones sismiques : en France métropolitaine

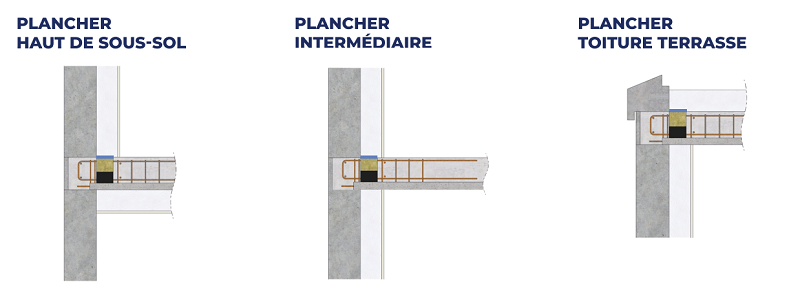

- Tous niveaux de plancher : plancher haut de sous-sol, plancher d’étage intermédiaire et toiture terrasse
- Liaisons courantes planchers/façades et liaisons planchers/balcons

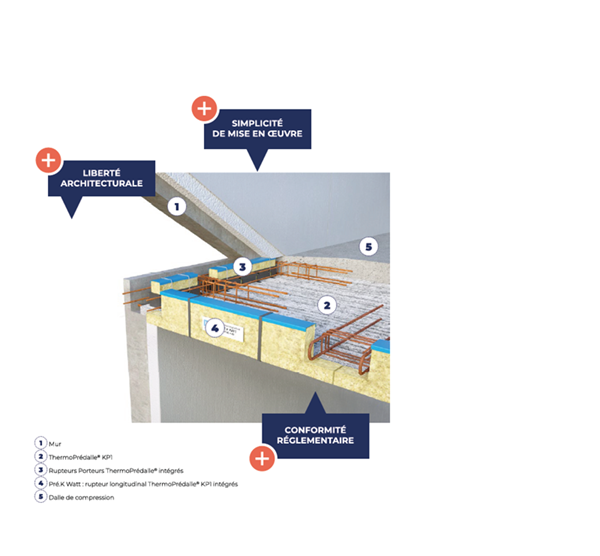

Pourquoi le choisir sur votre chantier ?
Liberté Architecturale
- S’adapte à la forme du bâtiment
- Compatible avec les façades maçonnées, en Prémur ou béton plein
- Traite les liaisons façades balcons : ils ne sont plus une contrainte
Conformité réglementaire
- Permet de respecter le garde-fou réglementaire de pont thermique périphérique en plancher intermédiaire
- Participe à la performance thermique globale du bâtiment
- Une solution efficace en toiture terrasse et en plancher haut de sous-sol
Simplicité de mise en oeuvre
- Livré sur chantier prête à poser avec rupteurs thermiques déjà intégrés
- Pas de découpe sur chantier, ni de chutes à jeter
- Permet de conserver une structure en maçonnerie (blocs béton ou maçonnerie isolante ou en béton banché)
- Dispositif de traitement du pont thermique adapté pour des planchers de 18 à 25 cm d’épaisseur

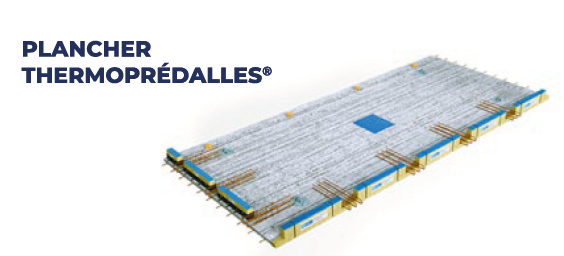

Plancher Thermoprédalles
Autre solution :

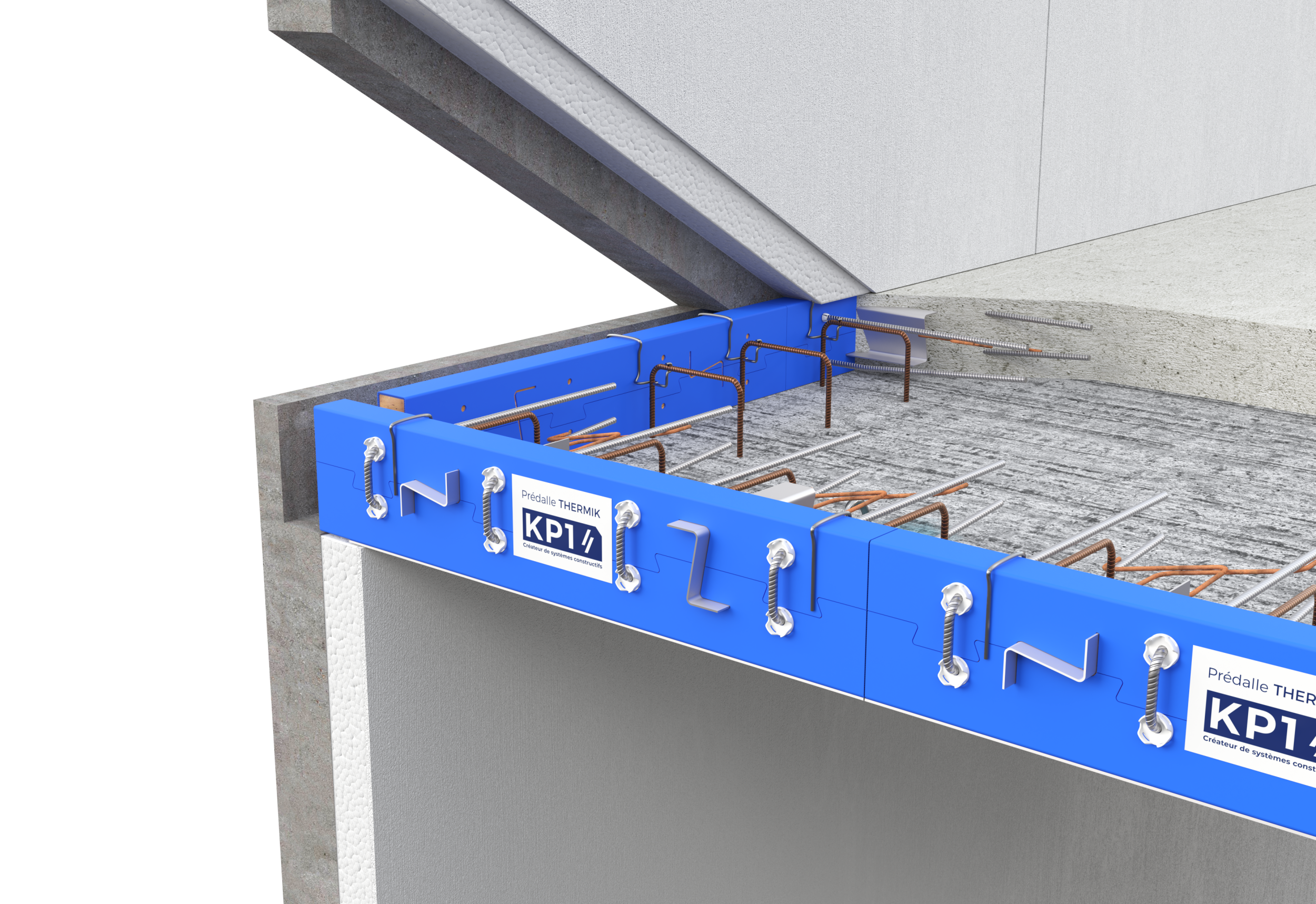

- Système de plancher béton précontraint constitué de Prédalles THERMIK préfabriquées KP1 de faible épaisseur (5 cm minimum) associées à une dalle de compression armée, coulée sur chantier. Les rupteurs thermiques sont directement intégrés en usines et traitent les ponts thermiques dans le sens porteur et non porteur
PLOTS ÉLECTRIQUES
- Manchons pour connexions électriques
- Intégrés aux Prédalles KP1 lors de leur fabrication
- Nombre et position déterminés à l'aide des plans d'incorporation fournis par l'entreprise Gros oeuvre ou électricien
Règlementation de la ThermoPrédalle
Résistance parasismique
Le système de plancher ThermoPrédalle® KP1 est compatible toutes zones sismiques et toutes catégories d’importance
de bâtiment, que ce dernier soit régulier ou non et tant que sa hauteur ne dépasse pas 28 m. Les ouvrages situés en
zones sismiques (au-delà de Zone 2, catégorie de bâtiment II) doivent faire l’objet d’une modélisation réalisée par le BET
qui pourra conduire à un renforcement des paniers (espacements et/ou nombre de « U ») et des chaînages intérieurs.
Performance acoustique
Les performances acoustiques (Indice d’affaiblissement acoustique et niveau de bruit d’impact) d’un plancher constitué
de Prédalles et/ou ThermoPrédalles® sont similaires à celles d’un plancher coulé en place de même masse surfacique.

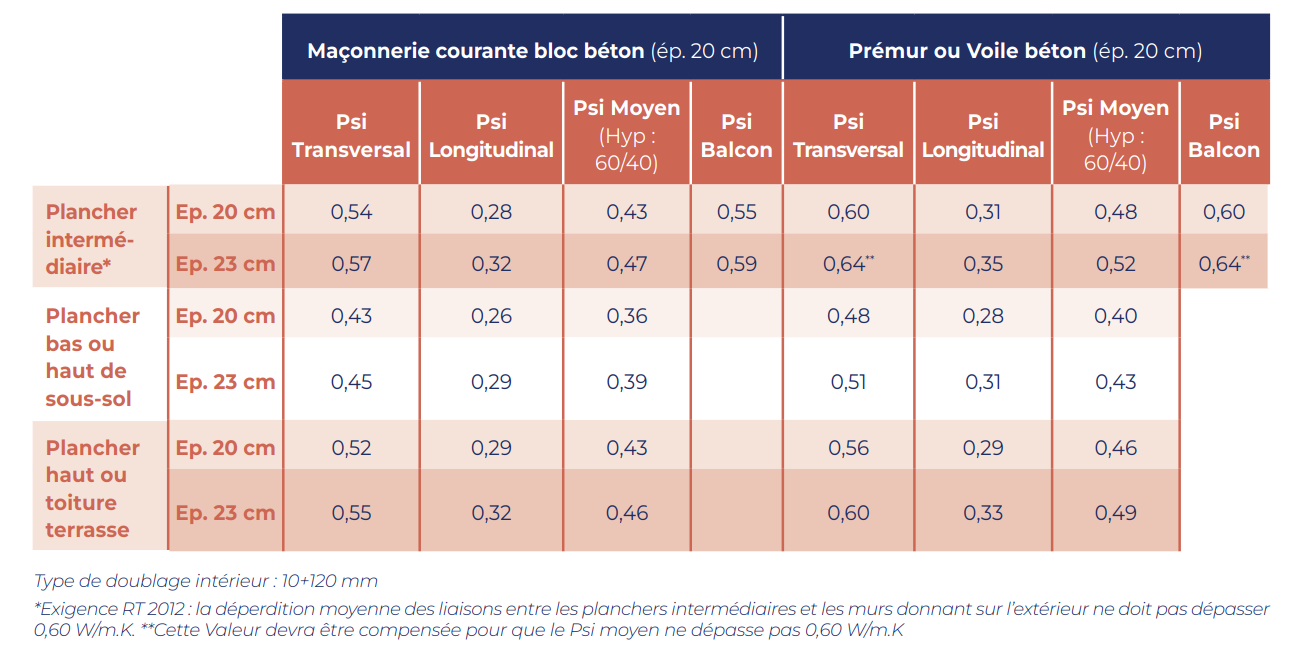

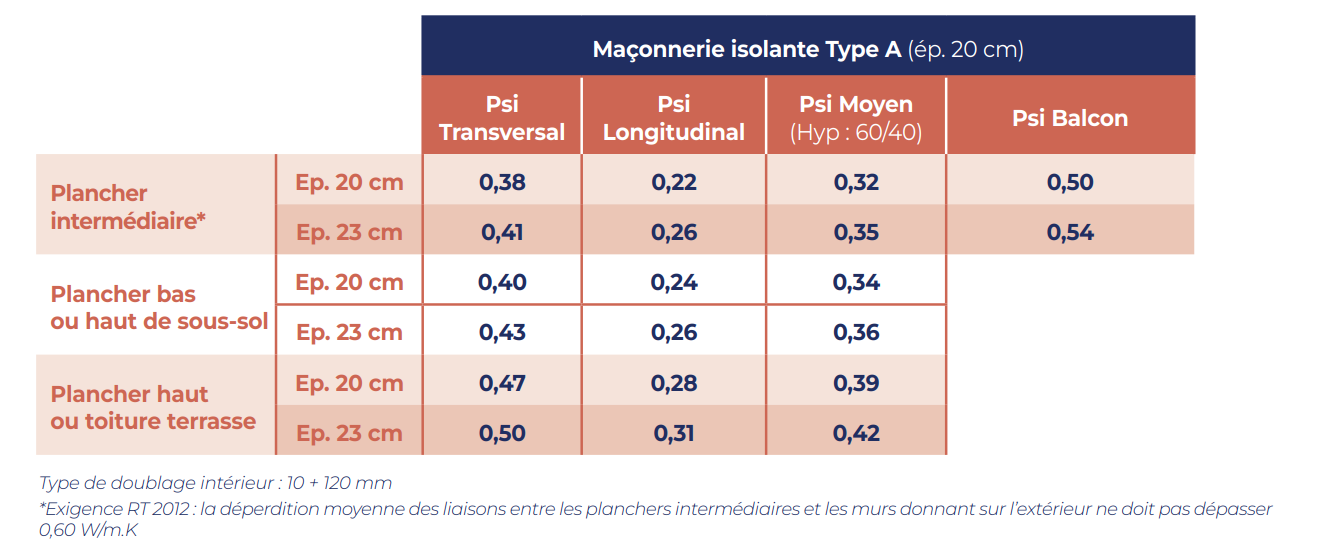

Performances thermiques
Consultez et téléchargez les performances thermiques des systèmes constructifs KP1 sur KALCUL.
Performances mécaniques
Dès la phase de conception, nous pouvons, grâce aux performances mécaniques de nos planchers, adapter leur sens
de portée afin qu’il soit le plus favorable au traitement du pont thermique.
Sécurité Incendie
Le système de plancher ThermoPrédalles® KP1 permet de réaliser des planchers coupe-feu 90 min (REI 90). La performance
attendue en matière de stabilité au feu doit être prise en compte lors du dimensionnement du plancher.
Retrouvez la perfomance environnementale de nos systèmes KP1 sur KALCUL.

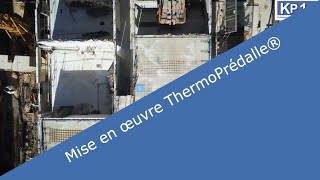

Pour une pose en toute sécurité, veuillez vous référer aux documents suivants :

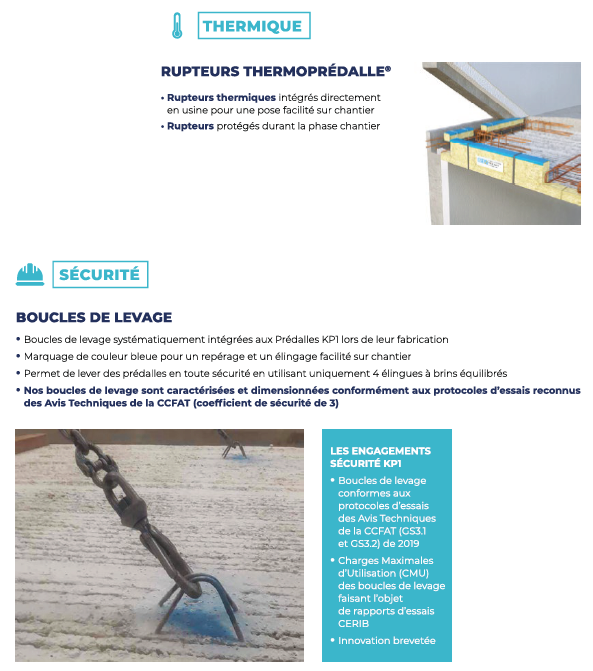

Composants associés
